TOKE

Caratteristiche
  • Relè estraibili, temporizzati all’eccitazione, con soffiatore magnetico
  • 4 contatti temporizzati, 10 A
  • Regolazione del tempo da 0,1s a oltre 1 ora, tramite potenziometro
  • Costruzione solida e robusta per funzionamento intensivo
  • Alta resistenza agli urti e vibrazioni
  • Ampia distanza tra gli elementi aperti di contatto, isolamento 5 kV
  • Vita meccanica di 100.000.000 manovre
  • Ampia varietà di configurazioni e personalizzazioni
  • Ampia gamma di zoccoli
  • Calotta trasparente, maniglia di estrazione
  • Molla di ritenuta per il blocco sicuro del relè sulla base
  • Chiave di polarizzazione (antisbaglio) per relè e zoccolo
Descrizione

I relè estraibili della serie TOK, realizzati sulla piattaforma OK, sono progettati e costruiti con materiali e soluzioni che ne conferiscono notevoli doti di longevità e robustezza; sono adatti per uso in ambienti operativi severi e in presenza di forti shock termici. In particolare, la notevole resistenza agli urti e alle vibrazioni ne permette l’utilizzo in ambiente sismico.

Temporizzazione all’eccitazione, tempo di commutazione selezionabile tra 0,1s a oltre 1 ora. Selettore del tempo di commutazione tipo potenziometro a 1 giro. Regolazione del tempo di commutazione tra il 10 e il 100% del fondo scala.

Elevate prestazioni elettriche e meccaniche per utilizzo nei settori più esigenti come, per esempio, funzioni di controllo e segnalazione nelle centrali di produzione elettrica, sottostazioni elettriche, nel trasporto ferroviario o nelle industrie con processi di produzione continui.

Presenza di soffiatore magnetico, elevata distanza tra i contatti, particolare efficienza nell’apertura di carichi in corrente continua e isolamento tra contatti aperti di 5 kV impulsivi.

Meccanismo di movimento brevettato: vita meccanica > 100.000.000 di manovre.

I contatti sono montati su lame individuali e indipendenti, che permettono di ottenere una pressione sui contatti di lavoro e di riposo senza eguali, nell’ordine di 0,8…1N. Il contatto è strisciante ed autopulente.

Conformità alle norme
  • EN 61810-1, EN 61810-2, EN 61810-7 Relè a tutto o niente
  • EN 61812-1 Relè temporizzati
  • EN 61812-1 Relè temporizzati
  • EN 60695-2-10 Comportamento al fuoco
  • EN 50082-2, EN 61000-4 Compatibilità elettromagnetica
  • EN 60529 Grado di protezione degli involucri
  • EN 60077 Apparecchiature elettriche per il materiale rotabile - condizioni generali di esercizio e regole generali
  • EN 50155 Equipaggiamenti elettronici usati su materiale rotabile
  • EN 61373 Prove d’urto e di vibrazioni, Categoria 1, Classe B
  • EN 45545-2 Comportamento al fuoco, Categoria E10, Requisito R26, V0
  • ASTM E162, E662 Comportamento al fuoco

Download disegni tecnici 2D/3D

LOGIN / REGISTRAZIONE
PAIR160
  • Cablaggio: Frontale
  • Terminale: A molla
  • Fissaggio: Pannello / barra DIN
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -50…+70°C

Dettaglio

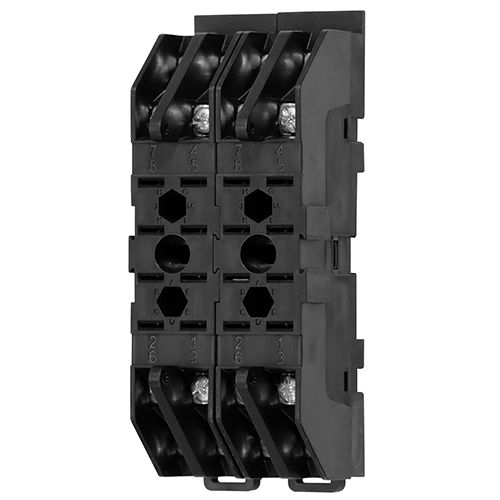

48BIP20-I DIN
  • Cablaggio: Frontale
  • Terminale: A vite
  • Fissaggio: Pannello / barra DIN
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C

Dettaglio
48BL
  • Cablaggio: Frontale
  • Terminale: A vite
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C

Dettaglio
PRIR160
  • Cablaggio: Retroquadro
  • Terminale: A molla
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -50…+70°C

Dettaglio
43IL
  • Cablaggio: Retroquadro
  • Terminale: A vite
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C



PRODOTTO IN OBSOLESCENZA



Dettaglio
ADF2
  • Cablaggio: Retroquadro
  • Terminale: Faston doppio
  • Fissaggio: Pannello
  • Cavo max (mm2): 2 x 2.5
  • Temperatura d'uso: -25…+70°C

Dettaglio
65
  • Cablaggio: Retroquadro
  • Terminale: Terminali per PCB
  • Fissaggio: PCB
  • Cavo max (mm2): -
  • Temperatura d'uso: -25…+70°C

Dettaglio
